Pod pokličkou použitých technologií
Poněvadž stroje bylo pochopitelně nutné spojit i fyzicky, s pomocí přepínačů průmyslového ethernetu SCALANCE XC216 se vytvořil zárodek budoucí páteřní výrobní sítě. 16 portů těchto přepínačů navíc vytvořilo dostatečný prostor pro připojení také ostatních komponent.
Stroje s duplicitními adresami byly připojeny pomocí NAT routerů SCALANCE S615, které překládají data z vnitřní sítě na vnější s unikátní adresou a obsahují i hardwarový firewall, který zajišťuje, že komunikace probíhá pouze mezi definovanými IP adresami a zároveň brání nechtěnému přístupu neoprávněných osob. Jednotlivé routery byly tedy nastaveny tak, aby byla komunikace propustná pouze pro definované uzly a zároveň tak bylo dosaženo přirozené mikrosegmentace nově vzniklé sítě.
Pro připojení nejstarších linek s PLC s rozhraním PROFIBUS DP či MPI byla zvolena komponenta SIMATIC Cloud Connect 7, CC716, vyvinutá přesně za tímto účelem. Jedná se o inteligentní komunikační bránu fungující mimo jiné i jako OPC UA server, která převádí zastaralý a nezabezpečený způsob komunikace Put/Get na aktuální standard OPC UA a poskytuje tak data klientům přes běžnou síť průmyslového ethernetu.
Jako OPC UA klient byl zvolen řídicí systém SIMATIC S7-1500, který dále podporuje jak OPC UA, tak i S7 komunikaci s ostatními stroji v podsítích za NAT routery. OPC UA je aktuálně vysoce žádanou variantou komunikace pro nově navrhované stroje a linky, protože může být nastavena jako zabezpečená, což je v době stále rostoucích nároků na průmyslovou kyberbezpečnost zásadní. Tato technologie je založena na architektuře klient/server a její oblíbenost spočívá i v podpoře řady komponentů mnoha výrobců.
Zcela zásadní je pak možnost přidat tento komunikační prostředek i starším automatům SIMATIC S7-300 nebo ET200S CPU, a to i těm s PROFIBUS DP nebo MPI rozhraním. Tím spíše proto, že aktuálně tyto řady SIMATIC PLC vstoupily do výběhové fáze životního cyklu produktu. Neznamená to ale automaticky nutnost jejich okamžité výměny – díky použití chytré komunikační brány, která jim jednoznačně prodlouží život, a to při dodržení bezpečnostní komunikační strategie směrem do nadřazeného systému: OPC UA nebo MQTT. SIMATIC CC712/CC716.
Řešení v podobě inteligentní brány
Společnost Siemens navrhla inovativní řešení, díky kterému mohly být všechny typy strojů a linek připojeny pomocí inteligentní brány SIMATIC Cloud Connect 7 (dále SIMATIC CC716). Tento prvek také do budoucna přináší možnost orientované komunikace prostřednictvím OPC UA protokolu, a to i s takto velmi starým PLC, vybaveným jen Profibus DP nebo MPI rozhraním. Protokol OPC UA (Open Platform Communications – Unified Architecture) je současným standardem v digitalizaci výrobní automatizace a toto rozhraní naleznete na všech nových jednotkách typu S7-1500. PLC SIMATIC S7-1500, pracující jako OPC UA klient, tato data z jednotek SIMATIC CC716 postupně čte a následně data odesílá do centrálního firemního systému TLM (Trivium Line Monitoring), který data zprostředkovává závodům Trivium Packaging po celém světě.
Vedlejším přínosem tohoto řešení je, že původně zcela oddělené stroje a linky lze nyní pohodlně centrálně programovat, monitorovat a diagnostikovat odkudkoliv z výrobního závodu. Zákazník tak získal přesně ty funkce, které potřeboval, i když zadáním byl přitom původně pouze sběr dat. Tohoto cíle se podařilo dosáhnout i díky tomu, že využil aplikační podporu expertů společnosti Siemens, kteří pomohli rozvinout jeho představu a poradili při následném nastavování komponent.
Nevyčíslitelná hodnota přesných dat
Technologům z Trivia Packaging se za podpory odborníků ze Siemens podařilo téměř bez zásahu do programů stávajících rozhraní centralizovat data ze strojů, které byly do té doby zcela oddělené. Díky komponentům SIMATIC CC71 a SCALANCE S615 se tak povedlo zasíťovat i nejstarší používanou techniku, aniž bylo nutné nákladně měnit celé stroje. A to vše při zachování standardů vysoké úrovně bezpečnosti.

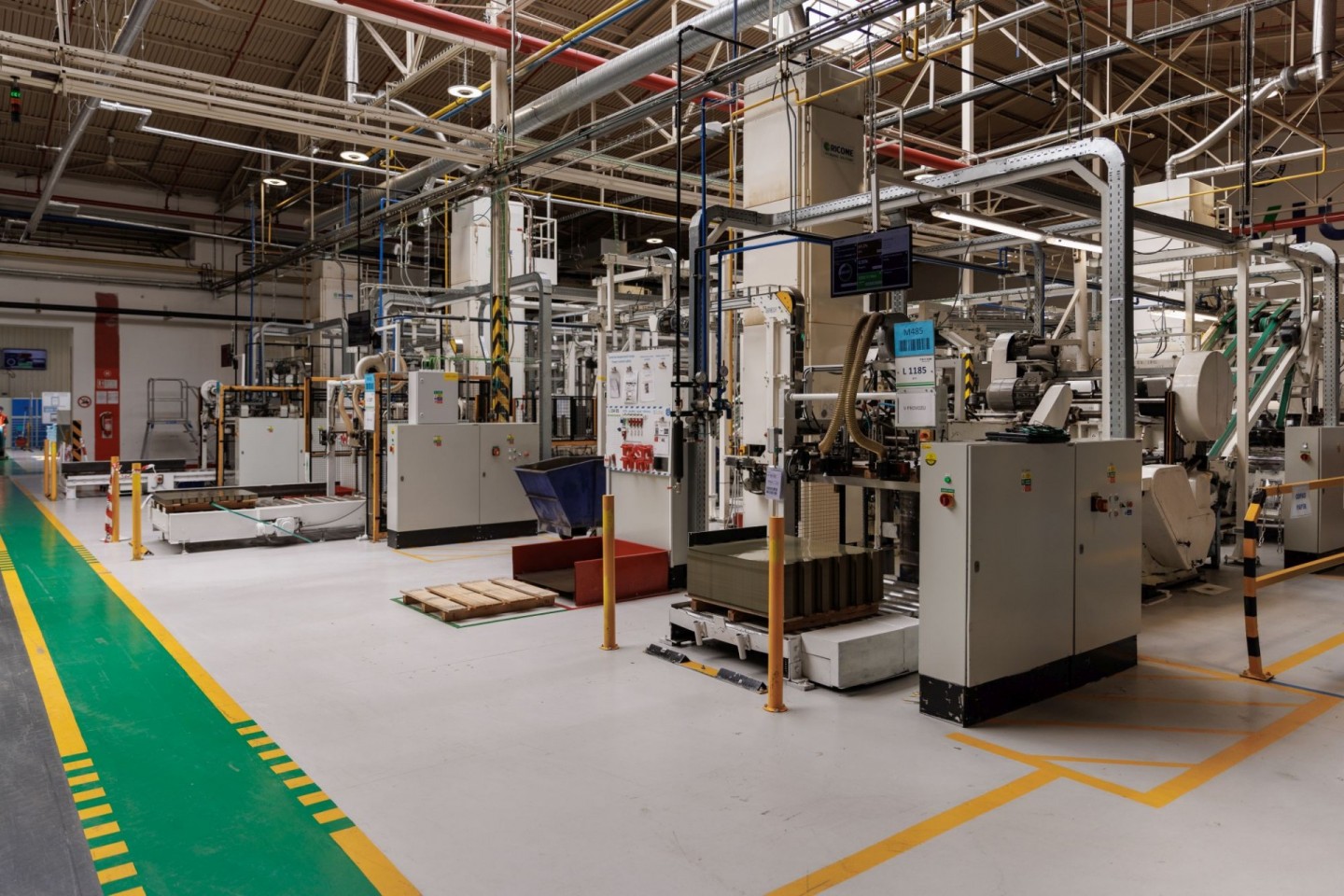

Zákazník má tak své výrobní systémy v rámci haly centrálně monitorované a může dál zvyšovat efektivitu procesů. „Donedávna se výstupy těchto linek zapisovaly na papír nebo do jednoduchých databází. Nyní jsou data sbírána automaticky. Je to účinnější a jednodušší způsob, který operátorům pomáhá více se soustředit na práci. Monitoruje rychlost výrobních zařízení, jejich výkonnost, zmetkovitost výrobků a, pokud je nutné, stroje přizpůsobit jinému typu výroby. Sleduje i čas jejich přestaveb,“ říká průmyslový inženýr David Grzywacz, který má ve Skřivanech u Nového Bydžova na starost nástroj na sledování výrobních linek TLM.
„Základ je mít k dispozici data, pokud možno nezatížená lidskými chybami, a vědět, že jsou opravdu přesná,“ dodává vedoucí oddělení údržby Jaroslav Morávek a pokračuje: „Oprávněným osobám je pak umožněn on-line náhled na chod výrobního zařízení a kontrola jeho správného fungování, což přináší velké výhody. Omezilo se papírování, zjednodušilo hlášení a řešení poruch, lépe se řídí výrobní proces, zdokonalila se výroba a do budoucna se ještě zlepší.“ Propojení a sběr dat je velkým přínosem i pro diagnostiku výrobních linek, protože se tím staly lépe servisovatelné – online sledování totiž usnadňuje určování konkrétního problematického zařízení. „Systém sbírá i chybové hlášky, které pak hned může řešit údržbářský tým a na ty opakující se více zaměřit. Velká výhoda je i připojení přes stávající Wi-Fi, protože v dlouhých halách už není nutné natahovat kabely,“ doplňuje David Čapek.
Výměnu komponent zvládne každý
Zásadním benefitem je i případná snadná výměna síťových zařízení. Všechny z komponent SCALANCE XC216, SCALANCE S615 i SIMATIC Cloud Connect 7 jsou vybaveny volitelným médiem pro uchování parametrizace – tzv. C-Plugem, respektive CLP Plugem (Configuration License PLUG). C-Plug v případě nenadálé poruchy uchovává žádanou konfiguraci (případně i firmware) tak, aby komponentu při eventuálním výpadku bylo možné jednoduše kus za kus vyměnit, a to dokonce i jen základně poučenou obsluhou a přímo na místě.
„Náš závod jede v nepřetržitém provozu. Noční a víkendové směny se musejí obejít bez podpory IT specialistů, což by mohlo v případě poruchy znamenat i 24hodinovou odstávku výroby. U poruchy tohoto typu modulu však stačí, aby jej základně poučená osoba nahradila, vyměnila kartu a odpojila a zapojila pár konektorů, což trvá několik minut. Je to ohromná výhoda a nesmírná úspora,“ pochvaluje si Jaroslav Morávek.
Dohled nad továrnou z domova
Zajímavé výhledy do budoucna nabízí možné použití SINEMA Remote Connect, což je platforma pro vzdálenou správu sítí. Komponenta SCALANCE S615 byla dovybavena tzv. Key Plugem, který připojení k SINEMA Remote Connect umožňuje. V rámci potenciální odstávky výroby by se pak vzdáleně prakticky okamžitě a odkudkoli mohl připojit diagnostik nebo jiný expert a problém vyřešit, což by znamenalo významné snížení logistických nákladů a prostojů.
Přístup ke konkrétnímu stroji by probíhal přes centrální místo a samozřejmě s vysokou úrovní zabezpečení. Toto řešení je zatím ve fázi diskuze, ale pan Morávek je otevřený tomu, se Siemensem posouvat limity možností závodů Trivium Packaging i nadále. Ve Skřivanech se digitalizace osvědčila a do budoucna je v plánu zasíťovat i všechny zbývající výrobní linky. Úspěšný koncept je tedy možné dále replikovat jako vzorové řešení i v dalších závodech Trivium Packaging v Teplicích, Znojmě, ale i v zahraničí.
